Sinus Generator
Sinus Generator
1. TUJUAN [kembali]
a. mengetahui fungsi komponen-komponen yang digunakan
b. memahami prinsip kerja transistor sebagai oscilator
c. mengaplikasikan pemahaman dengan membuat rangkaian generator gelombang sinus
1. BC547 NPN Transistor
Sebagai Amplifier singal.
2. Resistor
Penghambat Arus Listrik.
- 4 1KΩ resistor
- 2KΩ resistor
- 1.8KΩ resistor
3. Kapasitor
Menyimpan arus listrik selama batas waktu tertentu
- 3 100nF ceramic capacitors
- 220nF ceramic capacitor
- 470nF ceramic capacitor
4. Catu Daya
Sumber Tegangan listrik
Mengukur nilai tegangan output
3. DASAR TEORI [kembali]
1. Transistor
A. BJT
Bipolar adalah transistor yang membawa muatan listrik berupa hole dan e- . Transistor bipolar ada dua tipe yaitu NPN dan PNP, Cara kerja BJT dapat dibayangkan sebagai dua diode yang terminal positif atau negatifnya berdempet, sehingga ada tiga terminal. Ketiga terminal tersebut adalah emiter (E), kolektor (C), dan basis (B).
B. FET (Unipolar)
Unipolar: Transistor yang membawa muatan listrik berupa hole atau e- . Transistor unipolar ada dua tipe yaitu channel n dan Channel p. FET dibagi menjadi dua keluarga: Junction FET (JFET) dan Insulated Gate FET (IGFET) atau juga dikenal sebagai Metal Oxide Silicon (atau Semiconductor) FET (MOSFET). Berbeda dengan IGFET, terminal gate dalam JFET membentuk sebuah diode dengan kanal (materi semikonduktor antara Source dan Drain). Secara fungsinya, ini membuat N-channel JFET menjadi sebuah versi solid-state dari tabung vakum, yang juga membentuk sebuah diode antara grid dan katode. Dan juga, keduanya (JFET dan tabung vakum) bekerja di "depletion mode", keduanya memiliki impedansi input tinggi, dan keduanya menghantarkan arus listrik di bawah kontrol tegangan input.
FET lebih jauh lagi dibagi menjadi tipe enhancement mode dan depletion mode. Mode menandakan polaritas dari tegangan gate dibandingkan dengan source saat FET menghantarkan listrik. Jika kita ambil N-channel FET sebagai contoh: dalam depletion mode, gate adalah negatif dibandingkan dengan source, sedangkan dalam enhancement mode, gate adalah positif. Untuk kedua mode, jika tegangan gate dibuat lebih positif, aliran arus di antara source dan drain akan meningkat. Untuk P-channel FET, polaritas-polaritas semua dibalik. Sebagian besar IGFET adalah tipe enhancement mode, dan hampir semua JFET adalah tipe depletion mode.
2. Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.
3. Kapasitor
Kapasitor (Capacitor) atau disebut juga dengan Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad. Satuan Kapasitor tersebut diambil dari nama penemunya yaitu Michael Faraday (1791 ~ 1867) yang berasal dari Inggris. Namun Farad adalah satuan yang sangat besar, oleh karena itu pada umumnya Kapasitor yang digunakan dalam peralatan Elektronika adalah satuan Farad yang dikecilkan menjadi pikoFarad, NanoFarad dan MicroFarad.
4. PERCOBAAN [kembali]

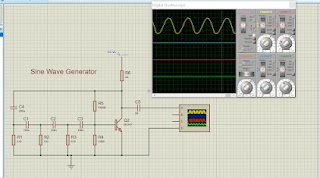

Pertama dan terpenting, kami menggunakan daya 12VDC untuk rangkaian ini.
Rangkaian ini terdiri dari beberapa sub bagian yang membentuk keseluruhan rangkaian. Setiap bagian melayani tujuannya sendiri untuk fungsi tersebut.
Resistor 510KΩ secara paralel dengan resistor 1KΩ memberikan bias ke transistor BC547, membawa transistor ke titik kerjanya. Jika Anda membuat sinyal frekuensi yang jauh lebih tinggi dan transistor tidak berfungsi, nilai ini mungkin perlu diubah.
Komponen lain dari rangkaian adalah komponen yang bergantung pada frekuensi. Bagian rangkaian ini menentukan frekuensi gelombang sinus. Bagian rangkaian ini terdiri dari 3 resistor 510Ω dan 3 kapasitor keramik 100nF. 6 komponen ini - 3 kapasitor keramik 100nF dan 3 resistor 510Ω - menentukan frekuensi bentuk gelombang sinus keluaran.
Jika Anda ingin mengubah frekuensi gelombang sinus, maka Anda akan mengubah komponen ini. Komponen-komponen ini membentuk jaringan RC. Konstanta waktu sinyal, = RC. Jadi jika Anda ingin sinyal memiliki periode waktu yang lebih lama, maka Anda akan meningkatkan resistansi atau meningkatkan kapasitansi. Ini mengurangi frekuensi. Jika Anda ingin sinyal memiliki periode waktu yang lebih pendek, maka Anda akan mengurangi resistensi atau menurunkan pencapaian. Karena sinyal memiliki periode waktu yang lebih pendek, ia memiliki frekuensi yang lebih besar.
Dengan rangkaian ini, disarankan agar Anda mengubah semua 3 nilai kapasitansi sekaligus atau semua 3 nilai resistansi sekaligus.
Dengan nilai seperti yang ditunjukkan di atas, frekuensinya hanya sekitar 1KHz.
Jika Anda ingin meningkatkan frekuensi, maka Anda bisa mengubah semua 3 kapasitor 100nF menjadi kapasitor 10nF. Jika Anda ingin meningkatkan frekuensi lebih banyak, Anda dapat mengubah kapasitor menjadi 1nF. Anda juga dapat mengubah nilai resistor ke nilai yang lebih rendah, seperti 500Ω. Anda bisa bermain-main dengan nilainya dan melihat bagaimana frekuensi berubah sebagai respons.
Kapasitor 200nF adalah kapasitor yang mengambil sinyal keluaran gelombang sinus dan memasukkannya kembali ke masukan. Hal ini membuat osilasi terjadi sehingga osilasi terus menerus terjadi.
Kapasitor 90nF bertindak sebagai kapasitor kopling. Ini melewati sinyal AC melalui output tetapi memblokir sinyal DC yang diperlukan untuk daya. Oleh karena itu, tidak membuat DC offset dengan sinyal AC.
Dan beginilah cara membangun rangkaian generator gelombang sinus dengan beberapa komponen sederhana.
1. File HTML
2. Materi disini
3. video rangkaian proteus Disini
4. file rangkaian simulasi proteus Klik disini
5. Library disini
