2. Alat dan Bahan
[Kembali]
1. Module D'Lorenzo (Panel DL 2203C, Panel DL 2203D, Panel DL 2203S)
Pada rangkaian percobaan digunakan 4 buah JK flip-flop. Output dari flip-flop pertama dihubungkan kaki S ke B6, flip-flop kedua ke B5, flip-flop ketiga B4 dan flip-flop keempat B3 sedangkan kaki R akan dihubungkan ke B0. Inputan clock flip-flop berasal dari output gerbang AND dengan inputan B2 dan clock. Inputan J flip-flop pertama berasal dari Q flip-flop kedua dan begitu seterusnya hingga flip-flop keempat, tapi pada flip-flop keempat inputan berasal dari B1 dan kaki K dari B1'. Pada flip-flop pertama inputan K berasal dari Q' flip-flop keempat, pada flip-flop kedua dan ketiga Inputan K berasal dari Q' masing-masing. Dimulai dari flip-flop pertama kaki Q akan dihubungkan ke H7 sampai H4. Nilai yang divariasikan adalah B0 hingga B6 sehingga shift register akan berbeda jenisnya bergantung dari kondisi B0 hingga B6.
Nilai output di pengaruhi dengan menvariasikan nilai dari yang terhubung ke switch B1 sampai B6. Pada percobaan akan terjadi pergeseran nilai ouputnya dari kanan ke kiri yang dapat dilihat pada Led pada modul D'lorenzo. Jika inputan dan keluarannya mengalami pergeseran serta masuk dan keluar secara seri (satu per satu) disebut SISO. Jika inputannya masuk secara seri (satu per satu), sedangkan untuk keluarannya keluar secara bersamaan disebut SIPO. Jika inputannya masuk secara bersamaan/ paralel, sedangkan keluarannya keluar secara seri (satu per satu) disebut PISO dan jika inputannya masuk secara bersamaan/ paralel dan keluarannya keluar bersamaan/ paralel di sebut PIPO.

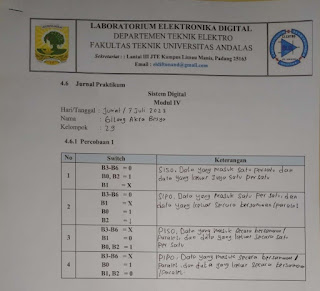

1. Analisa output yang dihasilkan tiap-tiap kondisi!
Jawab:
a) Kondisi 1 ( B3-B6 = 0; B0, B2 = 1; B1= X)
Pada kondisi ini merupakan jenis serial input dan serial output(SISO) karena B1 merupakan data inputan dan data yang masuk secara satu per satu dan keluar secara satu per satu.
b) Kondisi 2 (B3-B6 = 0; B1 = X; B0 = 1; B2 = ↓
Pada kondisi ini merupakan jenis serial input and paralel output(SIPO) dimana B1 merupakan data inputan yang masuk secara satu per satu kemudian diberi switch B2=↓ sehingga data yang keluar secara bersamaan/ paralel.
c) Kondisi 3 (B3-B6 = X; B1 = 0; B0,B2 = 1)
Pada kondisi ini merupakan jenis paralel input and serial output(PISO) dimana B3-B6 merupakan data input yang masuk secara paralel/ bersamaan dan keluar secara satu per satu.
d) Kondisi 4 (B3-B6 = X; B0 = 1; B1,B2 = 0)
Pada kondisi ini merupakan jenis paralel input and paralel output(PIPO) dimana B3-B6 merupakan data input yang masuk secara paralel/ bersamaan dan keluar secara paralel/ bersamaan.
Download HTML Disini
Download Video Simulasi Disini
Download Datasheet Gerbang NAND Disini
Download Datasheet SPDT Disini
Download Datasheet Logic Probe Disini
Download Datasheet JK Flip Flop Disini
