Percobaan 5

Dipswitch dan 7-Segment

1. Foto Hardware dan Diagram Blok [Kembali]

a. Hardware

1. Seven Segment common catoda
2. Arduino Uno
3.Dipswitch 4
4. Resistor
5. Jumper
6. Breadboard

b. Diagram Blok

2. PROSEDUR PERCOBAAN [Kembali]

Rangkai semua komponen
Buat program di aplikasi arduino IDE
Setelah selesai masukkan program ke arduino
Jalankan program pada simulasi dan cobakan dengan modul

3. RANGKAIAN SIMULASI DAN PRINSIP KERJA[Kembali]

Prinsip Kerja :

Pada percobaan 5 ini menggunakan dipswitch sebagai input yang terhubung ke Arduino dan Output dari percobaan ini adalah dual seven segment. pengaturan kondisi pada pin yang dihubungkan ke dipswitch untuk menentukan tindakan yang dilakukan. Jika nilai pembacaan analog dari saklar adalah 36, maka tampilan tujuh segmen akan menunjukkan angka 1 dan 0 secara bergantian dengan interval waktu tertentu. Jika nilai adalah 33, tampilan akan menunjukkan angka 0 dan 1 dengan interval waktu yang berbeda. Jika nilai adalah 26, tampilan akan secara berurutan menunjukkan angka 0 hingga 9 dengan interval waktu tertentu. Jika nilai adalah 21, tampilan akan menunjukkan semua angka dari 0 hingga 9 secara berurutan dengan interval waktu tertentu. Program ini memberikan fungsi tampilan yang bervariasi berdasarkan nilai yang dibaca dari dipswitch.

4. FLOWCHART DAN LISTING PROGRAM [Kembali]

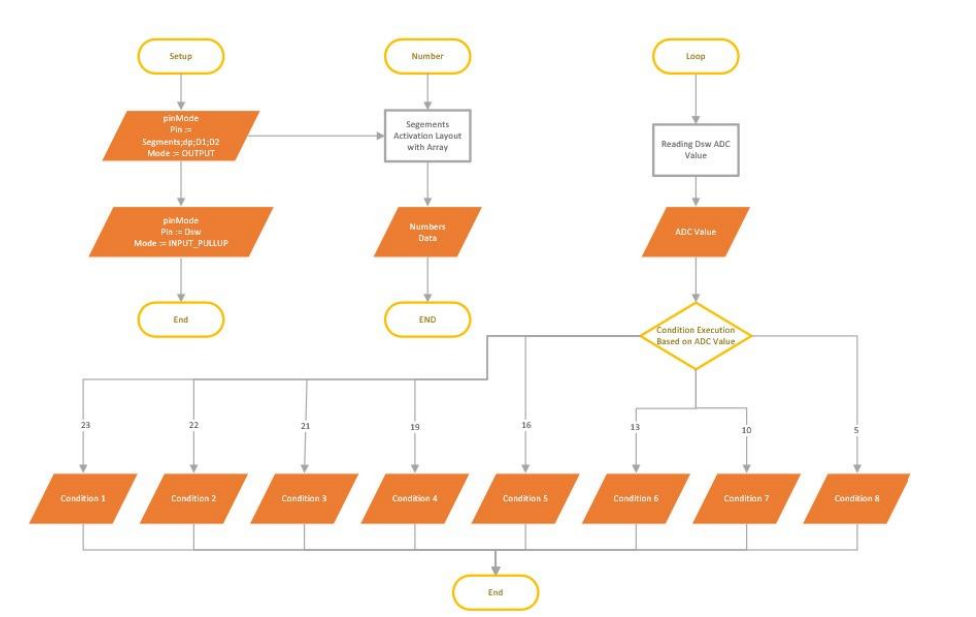

a. Flowchart

#define a 6
#define b 7
#define c 8
#define d 9
#define e 10
#define f 11
#define g 12
#define dp 13
#define D1 4
#define D2 5
#define Dsw A0
// 1 = 36
// 2 = 33
// 3 = 26
// 4 = 21

// Define segments array
byte segments[] = {a, b, c, d, e, f, g};

byte digitPatterns[10][7] = {
  {0, 0, 0, 0, 0, 0, 1}, // 0
  {1, 0, 0, 1, 1, 1, 1}, // 1
  {0, 0, 1, 0, 0, 1, 0}, // 2
  {0, 0, 0, 0, 1, 1, 0}, // 3
  {1, 0, 0, 1, 1, 0, 0}, // 4
  {0, 1, 0, 0, 1, 0, 0}, // 5
  {0, 1, 0, 0, 0, 0, 0}, // 6
  {0, 0, 0, 1, 1, 1, 1}, // 7
  {0, 0, 0, 0, 0, 0, 0}, // 8
  {0, 0, 0, 0, 1, 0, 0}  // 9
};


void setup() {
  // put your setup code here, to run once:

   for (int i = 0; i < 7; i++) { // changed 8 to 7
    pinMode(segments[i], OUTPUT);
  }
  pinMode(dp,OUTPUT);
  pinMode(D1,OUTPUT);
  pinMode(D2,OUTPUT);
  pinMode(Dsw,INPUT_PULLUP);
  Serial.begin(9600);

}
void number (int display) {
  if (display  >= 0 && display <= 9) {
    for (int i = 0; i < 7; i++) {
      digitalWrite(segments[i], digitPatterns[display][i]);
    }
  }
}

void loop() {

  int sw = analogRead(Dsw);
  Serial.print("ADC Value = ");
  Serial.println(sw);
  delay(100);


  if(sw == 36){
    digitalWrite(D1,LOW);
    digitalWrite(D2,HIGH);
    number(1);
    delay(50);
    digitalWrite(D1,HIGH);
    digitalWrite(D2,LOW);
    number(0);
    delay(50);
  }
  else if(sw == 33){
    digitalWrite(D1,LOW);
    digitalWrite(D2,HIGH);
    number(0);
    delay(1000);
    digitalWrite(D1,HIGH);
    digitalWrite(D2,LOW);
    number(1);
    delay(1000);
  }
  else if(sw == 26){
    digitalWrite(D1,HIGH);
    digitalWrite(D2,LOW);
    number(0);
    delay(1000);
    number(1);
    delay(1000);
    number(2);
    delay(1000);
    number(3);
    delay(1000);
    number(4);
    delay(1000);
    number(5);
    delay(1000);
    number(6);
    delay(1000);
    number(7);
    delay(1000);
    number(8);
    delay(1000);
    number(9);
    delay(1000);
  }
  else if(sw == 21){
    digitalWrite(D1,HIGH);
    digitalWrite(D2,HIGH);
    number(0);
    delay(1000);
    number(1);
    delay(1000);
    number(2);
    delay(1000);
    number(3);
    delay(1000);
    number(4);
    delay(1000);
    number(5);
    delay(1000);
    number(6);
    delay(1000);
    number(7);
    delay(1000);
    number(8);
    delay(1000);
    number(9);
    delay(1000);
  }
}

b. Listing Program

5. KONDISI [Kembali]

Ketika Dipswitch di tekan maka Dual seven segment akan hidup menampilan karakter sesuai dengan dipswitch yang di tekan. tampilan output dari dual seven segmen tersebut diatur di kodingan arduino.
